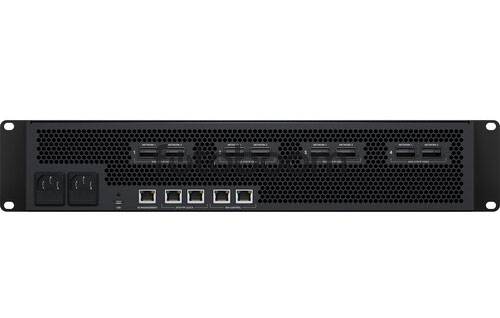

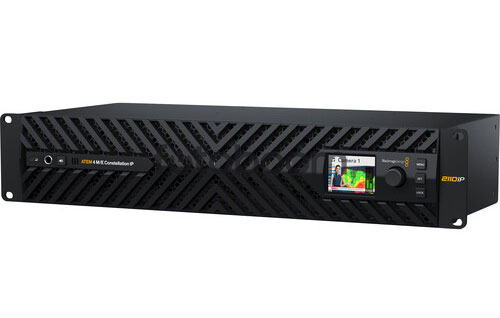

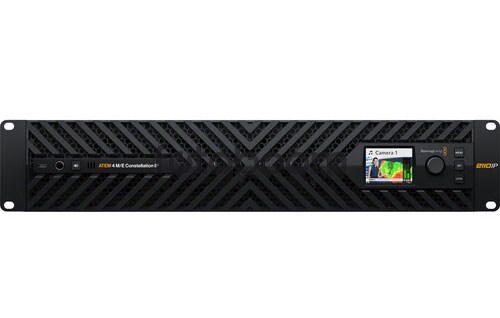

| OBSERVACIONES | El conmutador IP ATEM 4 M/E de Blackmagic Design , una nueva incorporación a la línea Constellation, es un conmutador de montaje en rack de 2U para transmisiones en vivo que cuenta con 32 entradas de video IP SMPTE 2110 nativas y 28 salidas (incluida la multivista) a través de puertos Ethernet de fibra de 100G. Cada puerto de 100G viene en un par redundante con convertidores de estándares, lo que lo hace ideal para aplicaciones de transmisión en vivo. El conmutador se controla mediante la aplicación ATEM Software Control. El ATEM 4 M/E Constellation IP presenta un diseño actualizado para satisfacer las necesidades de las emisoras de alta gama. Incorpora refrigeración frontal y trasera con cuatro ventiladores extremadamente silenciosos. Todas las conexiones cuentan con redundancia total según el estándar SMPTE-2022-7 en todos los puertos de vídeo, además de redundancia adicional en los puertos de control y Ethernet punto a punto. Una pantalla LCD integrada muestra toda la información de estado estándar de ATEM Constellation y permite acceder a los menús de configuración. El panel frontal incluye una conexión para auriculares y un altavoz integrado para la monitorización local de programas. Una conexión USB-C en el panel frontal permite actualizar el software o conectar la aplicación ATEM Software Control. Configuración de E/S Este modelo estándar de 4 M/E dispone de 32 entradas convertidas al estándar SMPTE-2022-7 mediante cuatro conjuntos de conexiones Ethernet de 100G duales y redundantes. También cuenta con 24 salidas SMPTE-2110, 16 ATEM Advanced Keys, cuatro multiviews y dos SuperSource, para un total de 12 DVE. Conexiones redundantes de 100G SMPTE 2110 El ATEM 4 M/E Constellation IP cuenta con múltiples conexiones SMPTE-2110 mediante Ethernet de 100 Gbps, admitiendo ocho canales de vídeo de entrada y ocho de salida en cada conexión. El conmutador distribuye las entradas y salidas entre sus múltiples conexiones Ethernet de 100 Gbps. Cada conexión Ethernet de 100 Gbps dispone de dos conectores independientes, lo que permite la redundancia SMPTE-2110 y la conexión de cada puerto a un conmutador de red independiente. La conmutación de protección sin interrupciones SMPTE 2022-7 envía dos copias idénticas de vídeo y audio a través de las conexiones y, a continuación, en el lado del receptor, compara los paquetes RTP entrantes por número de secuencia y reconstruye un fotograma de vídeo perfecto a partir del primer paquete de píxeles que llega. Conmutación de efectos de mezcla al estilo de la radiodifusión ATEM Constellation utiliza un sistema de conmutación de producción en directo de estilo profesional "programa/vista previa". Tanto el software gratuito ATEM Software Control como los paneles de hardware opcionales ATEM Advanced Panels permiten la conmutación de estilo programa/vista previa. Conversión completa a estándares en todas las entradas. Durante las producciones en directo, es necesario gestionar fuentes de vídeo que no utilizan el mismo estándar que el conmutador ATEM. El ATEM 4 M/E Constellation IP resuelve este problema, ya que cada canal de vídeo de entrada dispone de un convertidor de estándares dedicado, lo que permite convertir automáticamente todas las fuentes de vídeo al estándar del conmutador. Salida de cámara web USB La conexión USB-C del panel trasero del ATEM Constellation IP puede funcionar como una cámara web para transmisiones en directo desde un portátil con software de streaming. Elija el software que prefiera, como Zoom o Microsoft Teams, para realizar presentaciones con un estilo profesional multicámara y calidad de emisión. Paneles de control de hardware o software ATEM Constellation incluye un panel de control gratuito basado en software para macOS y Windows. El software se conecta al mezclador mediante Ethernet o USB, y permite controlarlo, subir contenido multimedia, mezclar audio y controlar las cámaras. Si necesita mayor potencia, puede añadir un panel ATEM Advanced para conmutación profesional o un panel de control de cámaras ATEM. También dispone de un SDK para desarrolladores de ATEM que le permite crear su propia solución de automatización personalizada. Vista múltiple Supervise todas sus fuentes en un solo monitor con las vistas múltiples integradas, que se pueden conectar a cualquiera de los conectores Ethernet SMPTE-2110 de 100 Gbps. Todas las vistas múltiples son personalizables y se pueden configurar de forma independiente para mostrar 4, 7, 10, 13 o 16 vistas simultáneas, lo que da como resultado un total de 64 vistas en cuatro monitores. También puedes añadir un borde de conteo, una etiqueta de fuente y medidores VU como superposiciones en cada vista. Un borde rojo y verde mostrará el conteo para cada vista, indicando qué fuentes están al aire. Transiciones, DVE y más ATEM Constellation incluye una amplia gama de transiciones nativas con calidad de transmisión, como mezcla, fundido, barrido y más. Todas las transiciones se pueden personalizar en los menús de control del sistema, con ajustes para el color, el ancho, la posición, la dirección y otros parámetros del borde. También incluye hasta cuatro DVE independientes que permiten reposicionar gráficos y crear composiciones de imagen dentro de imagen, con funciones de posicionamiento, redimensionamiento y escalado en tiempo real. El DVE permite crear efectos profesionales de imagen dentro de imagen con bordes, sombras e iluminación 3D personalizables, o crear increíbles transiciones DVE con efectos de compresión y barrido. Además, incluye dos procesadores SuperSource independientes para obtener aún más DVE, hasta un total de 12. Soporte en vivo de Fairlight Fairlight Live es un potente mezclador de audio por software 2110 diseñado para retransmisiones y eventos en directo, capaz de gestionar miles de canales en ordenadores macOS y Windows modernos. Permite enrutar audio desde y hacia conmutadores ATEM Constellation mediante USB. A diferencia de las mesas de mezclas tradicionales, admite de forma nativa audio estéreo, envolvente e inmersivo, así como complementos de terceros, AFL/PFL Solo, intercomunicación y controles de entrada avanzados como ganancia remota y entradas duales. También incluye un reproductor de señales, instantáneas, una matriz interna y mucho |
| CARACTERÍSTICAS GENERALES | 32 entradas IP, 28 salidas con vista múltiple Convertidor de velocidad de fotogramas/formato por entrada Puertos Ethernet de fibra óptica redundantes de 100G Puertos de referencia SMPTE 2110 Alimentación redundante, 4 ventiladores de refrigeración. 2 procesadores SuperSource, 12 DVE en total |
| CARACTERÍSTICAS TÉCNICAS | Mezclar efectos Capas M/E disponibles: 4 M/E Tipos de efectos: - 20x Luma Key - 4x DVE - 4x Transición - 4x Stinger Memoria gráfica: 64 imágenes Claves descendentes: 4x DVE Generadores: Patrón 21x Mezcla de audio: Mezcla de 68 canales Tratamiento Tipo de conmutación: Software Resolución de procesamiento: UHD 4K a 60 Procesamiento del color: 10 bits 4:2:2 Entradas Número de fuentes de entrada de vídeo: 32 Entradas de vídeo: 8x QSFP28 hembra Formato de vídeo de entrada: - Fibra (10 bits 4:2:2) - - UHD 4K a 23,98/24/25/29,97/30/50/59,94/60 fps - - 1080p a 23,98/24/25/29,97/30/50/59,94/60 fps - - 1080i a 50/59,94/60 fps - - 720p a 50/59,94/60 fps Salida Canales de salida de vídeo: 28 Salidas de vídeo: 8x QSFP28 hembra Formato de vídeo de salida: - Fibra (10 bits 4:2:2) - - UHD 4K a 23,98/24/25/29,97/30/50/59,94/60 fps - - 1080p a 23,98/24/25/29,97/30/50/59,94/60 fps - - 1080i a 50/59,94/60 fps - - 720p a 50/59,94/60 fps Salida multivista: Vista múltiple de 64 vías Conectividad Otras E/S: 2 entradas/salidas de control RJ45, 2 entradas/salidas de referencia RJ45, 1 entrada/salida LAN RJ45 Cumplimiento de los estándares de vídeo: SMPTE ST-2110 Hardware Compatibilidad con el sistema operativo: macOS 15 o posterior/Windows 11 o posterior Procesador: No especificado por el fabricante Inalámbrico: No Fuerza Entrada/salida de energía: 2 entradas IEC C14 General Condiciones de funcionamiento: De 32 a 104 °F / de 0 a 40 °C con hasta un 90 % de humedad. Condiciones de almacenamiento: -4 a 140 °F / -20 a 60 °C hasta 90 % de humedad Factor de forma del rack: 2 RU Dimensiones: 19 x 8,66 x 3,48" / 48,3 x 22 x 8,84 cm |
